Ed 系列電力液壓推動器應用

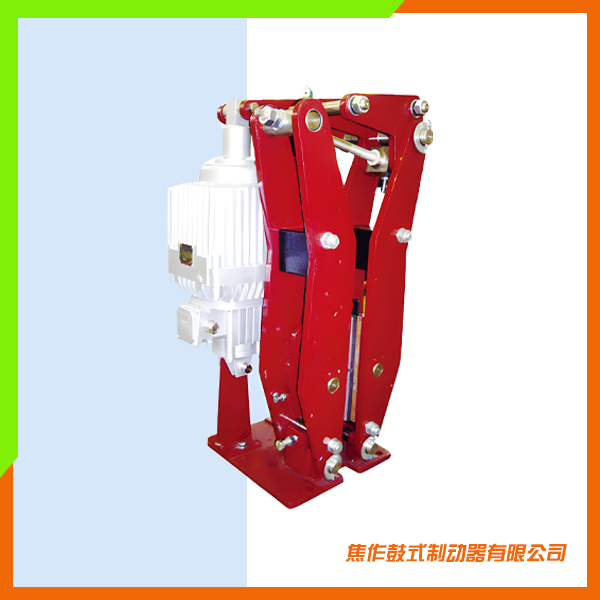

　　電力液壓推動器是一種集電機、離心泵、油缸為一體，結構緊湊的驅動控制裝置，廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可以用于各種工業閥門、閘門、定向擺動和轉動(<900)裝置及夾緊裝置的驅動控制。

　　Ed系列推動器附加裝置

　　Ed推動器可根據用戶的要求增設附加裝置來實現如下附加功能:可同時設置上下限位開關。

　　上升限位開關:可指示制動器是否正常打開，推桿是否推到規定位置等。

　　下降限位開關:可指示制動器是否正確閉合，推桿是否回到規定位置等。

　　上升延時閥和下降延時閥或上升下降延時閥，可在額定動作時間至額定動作時間的10-20倍內調整所需的具體延時值。

　　短行程推動器可增設內置式制動彈簧( c-彈簧)、復位彈簧(w-彈簧)、緩沖彈簧( d-彈簧) 。

　　增設加熱器，在使用地點環境溫度低于-20'C，可根據需要增設加熱器。

　　加熱器參數值：

　　ed推動器型號說明

　　性能及結構特點

　　Ed 系列推動器是*引進原西德EMG公司全套設計與制造技術生產制造，符合德國DIN15430和JB/T 10603-2006標準。Ed 系列推動器其零部件均由數控加工*加工，從加工到裝配，嚴格的工藝、完善的檢測、可靠的性能及壽命試驗確保了整機的*佳性能。

　　鋁合金外殼全密封單推桿結構，外形美觀、重量輕、功能齊全、性能優良、品種規格齊全。

　　電機為非油浸式結構， F級絕緣，耐熱性好，壽命長。

　　電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣防護等級IP65。

　　電機軸和推桿均經過表面特殊處理，使密封件壽命大大延長。

　　傳動部分全部為雙密封結構，密封可靠。

　　Ed推動器油缸殼體一側設有平衡氣室，可在0-180。范圍內安裝使用。

　　安裝方式的選擇

　　垂直安裝:活塞桿連接塊朝上。 水平安裝和中間任意位置: 安裝形式如下圖示。

　　所有推動器的推桿連結塊都可以旋轉。Ed50-Ed301 安裝底座可作90。旋轉。Ed23和Ed30安裝底座也可提供900旋轉，但安裝高度尺寸A增加8毫米(訂貨時說明) 。 無論何種安裝位置，活塞桿都不能承受徑向力，以免影晌使用效果和壽命。
